Sealock Laboratuvarının İçinde: Bagaj Salınım Darbe Test Cihazı (XE-I09BA)

Bir alıcının duyduğu neredeyse her felaket çanta arızası aynı yerden başlar: bir kayışın, bir sapın veya bir D halkasının gövde paneliyle buluştuğu nokta. Kumaşın ortasından nadiren yırtılır. Fermuarlar nadiren zincirden ayrılır. Başarısız olan ise çapadır; yüklü bir torbanın tüm ağırlığını hiçbir zaman sabit olmayan ve asla tahmin edilemeyen yüklerde binlerce kez esnek bir duvara aktarmak zorunda olan birkaç santimetrekarelik kaynaklı yama, punteriz veya dokuma halkası. Bu nedenle statik çekme testi, ürettiği sayı ne kadar etkileyici olursa olsun, alan getirilerinin zayıf bir tahmincisidir. 80 kg'lık tek bir çekme kuvvetine dayanabilen bir bağlantı, 8 kg'lık dinamik sarsıntının 400 döngüsünde yine de başarısız olabilir, çünkü yorgunluk ve en yüksek güç farklı fizik kurallarıdır.

Laboratuvarımızda bu iki dünyayı ayıran makine, bagaj salınım darbe test cihazıdır - varlık YFLJQ-0232, model XE-I09BA, cihaz numarası LAB-006, Ekim 2018'den bu yana kalite departmanımızda hizmettedir ve en son 19 Aralık 2025'te harici olarak kalibre edilmiştir ve yeniden kalibrasyonu 18 Aralık 2026'da yapılacaktır. Dahili olarak standart işletim prosedürü altında çalışır. YFL-WI-PZ-03, revizyon A/0, 28 Aralık 2023 tarihli. Bu makale, makinenin gerçekte ne yaptığını, testin neden yüksek frekanslı kaynaklı su geçirmez çantalar için geleneksel olarak dikilmiş bagajlara göre daha önemli olduğunu ve bir kaynak bulma yöneticisinin, bir tedarikçinin spesifikasyon sayfasında "salınım darbe testi" ifadesini gördüğünde ne sorması gerektiğini açıklamaktadır.

"Salınım etkisi" aslında ne anlama geliyor?

Testin tanımlanması aldatıcı derecede basit ve iyi yapılması oldukça zordur. Bir çanta belirli bir ağırlığa kadar yüklenir ve ardından incelenmekte olan herhangi bir bileşenle (tek bir üst tutamak, bir çift omuz askısı, bir çekme halkası, tamamen uzatılmış bir araba sapı) makineye asılır. Darbe başlığı yüklü torbayı belirli bir hareketle kaldırır ve ardından serbest bırakır. Gerisini yerçekimi halleder. Torba düşer ve kafanın üst kısmındaki sönümlü yay düzeneği düşmenin enerjisini emer ve sonra geri verir, böylece numune yalnızca bir kez düşürülmez, aynı zamanda sürekli bir yükseliş ve düşüş salınımına sürüklenir. Her döngü, kayıştan aşağıya ve bağlantı noktasına bir şok dalgası gönderir ve ardından onu tamamen boşaltır. Yükleyin, şoklayın, boşaltın, tekrarlayın.

Bunu resmileştiren Çin hafif sanayi yöntemi standardı, QB/T 2922-2018Kutu ve çanta - Sarsıntı etkisi için deney yöntemi, çantanın belirli bir ağırlıkla yüklenmesi, sapından, omuz askısından veya tamamen uzatılmış araba sapından belirli bir hareketle kaldırılması, yerçekimi altında serbestçe düşmesine izin verilmesi ve darbe enerjisini absorbe etmek ve serbest bırakmak için bir yay kullanarak torbanın tekrarlanan darbe ve salınım deneyimlemesi ve böylece sapın, kayışın, araba sapının ve gövdenin sallanma darbesine dayanıklılığının test edilmesi prensibini açıklar. Cihaz kesin olarak belirtilmiştir: alt vantuz, üst sönümleme bloğu, darbe çubuğu ve standart bağlantı elemanının birleşik kütlesi 8,1 ± 0,2 kg'dır, tek yönlü strok 150 ± 5 mm'dir ve üst vantuzdaki gürültü sönümleme tertibatı, sıkıştırılmış yıkama sırasında 110 ± 10 N'lik bir yay kuvveti sağlar. Kontrol sistemi, darbe hızının ayarlanmasına, döngü sayısının ayarlanmasına ve kaydedilmesine izin vermeli ve test sırasında numune düşerse makineyi otomatik olarak durdurmalıdır.

Bu son madde göründüğünden daha önemli. Numune düşüşünde otomatik durdurma kolaylık sağlayan bir özellik değildir; döngü sayımının geçerli bir veri noktası olmasını sağlayan şeydir. Döngü 612'de bir kayış yırtılırsa ve makine, önceden ayarlanmış 1.500'e ulaşana kadar boş bir fikstürü çekiçlemeye devam ederse, rapor yararlı hiçbir şey söylemiyor. Makine ayrılma anında durduğu için sayaç okumasıöyleo eklemin yorulma ömrü.

Bizim katımızdaki makine

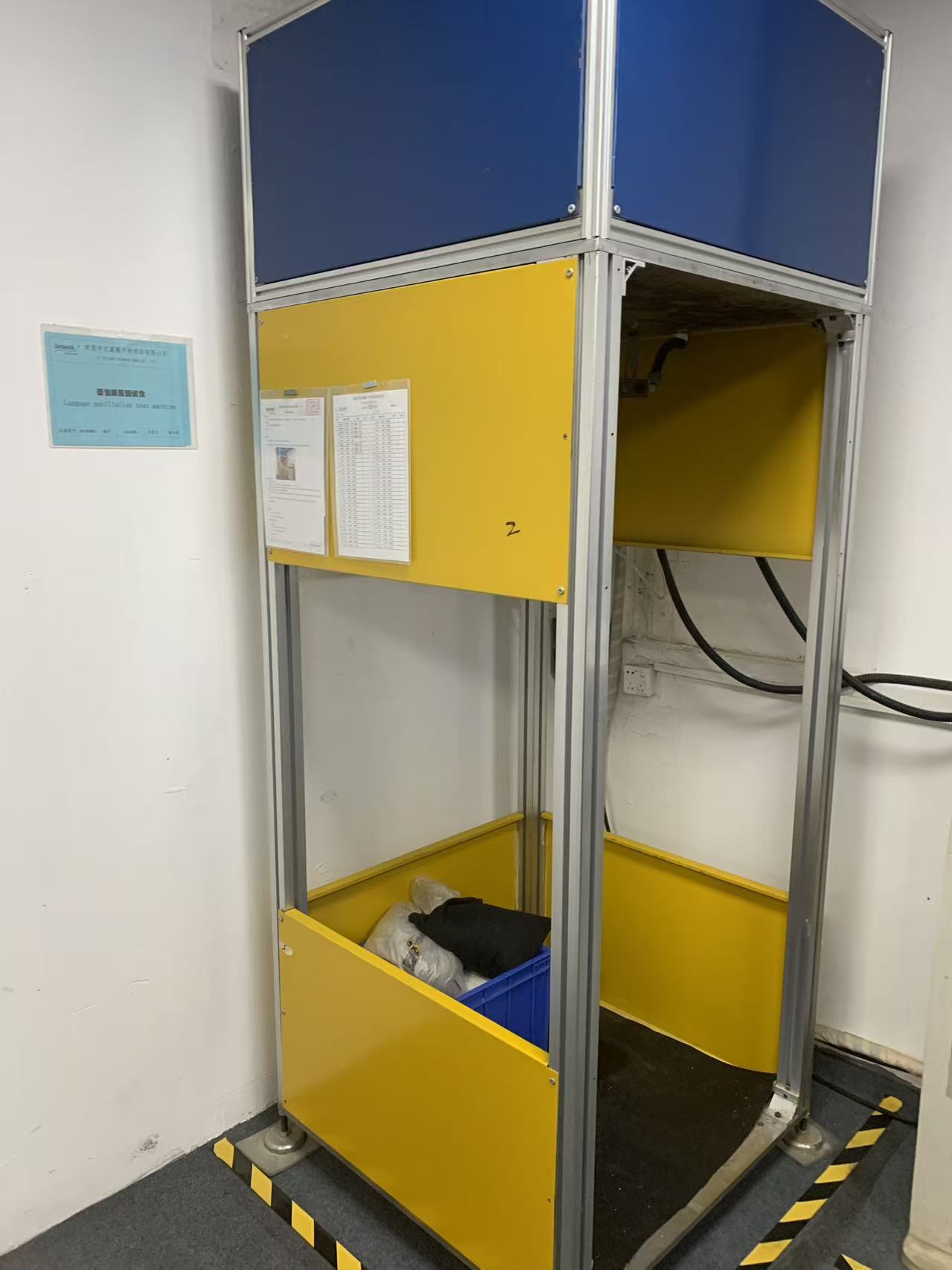

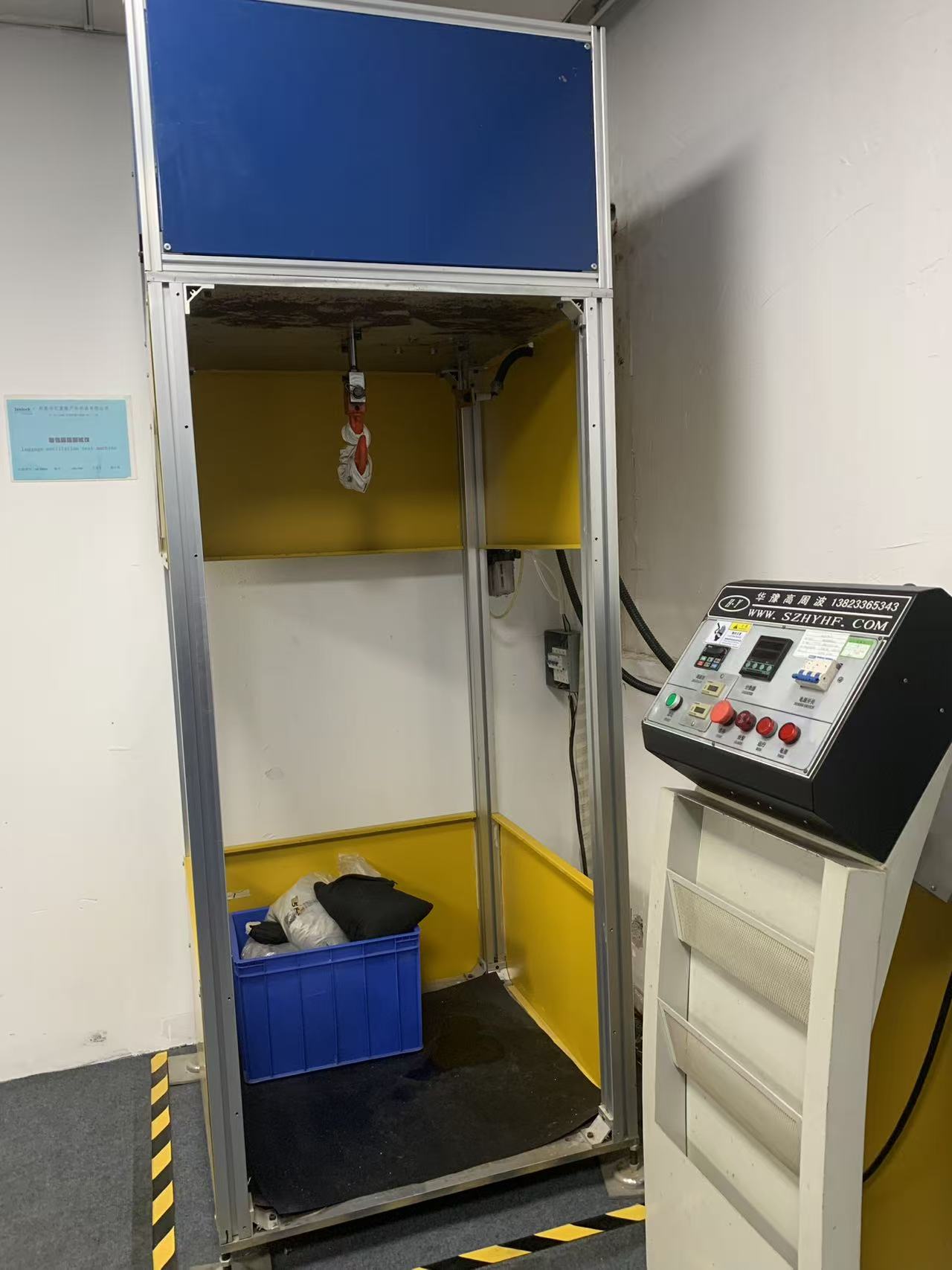

Ünitemiz Shenzhen yüksek frekanslı ekipman üreticisi tarafından inşa edildi ve kasıtlı olarak gösterişten uzaktı. Test odası, sarı ve mavi dolgu panelli, çalışma tarafı açık, geri tepmeyi önlemek için ağır bir kauçuk paspasla kaplı, ekstrüde edilmiş alüminyum bir çerçevedir. Darbe başlığı üst traversten sarkar; altında numune ve tabandaki sandıkta, bir torbayı nominal test yüküne getirmek için kullandığımız kalibre edilmiş kum torbaları bulunur. Menteşeli bir kapı, çalışma başlamadan önce çalışma tarafını kapatır; bu, bir operatör ile hızla seyahat eden 20 kg'lık bir torba arasında duran tek şeydir.

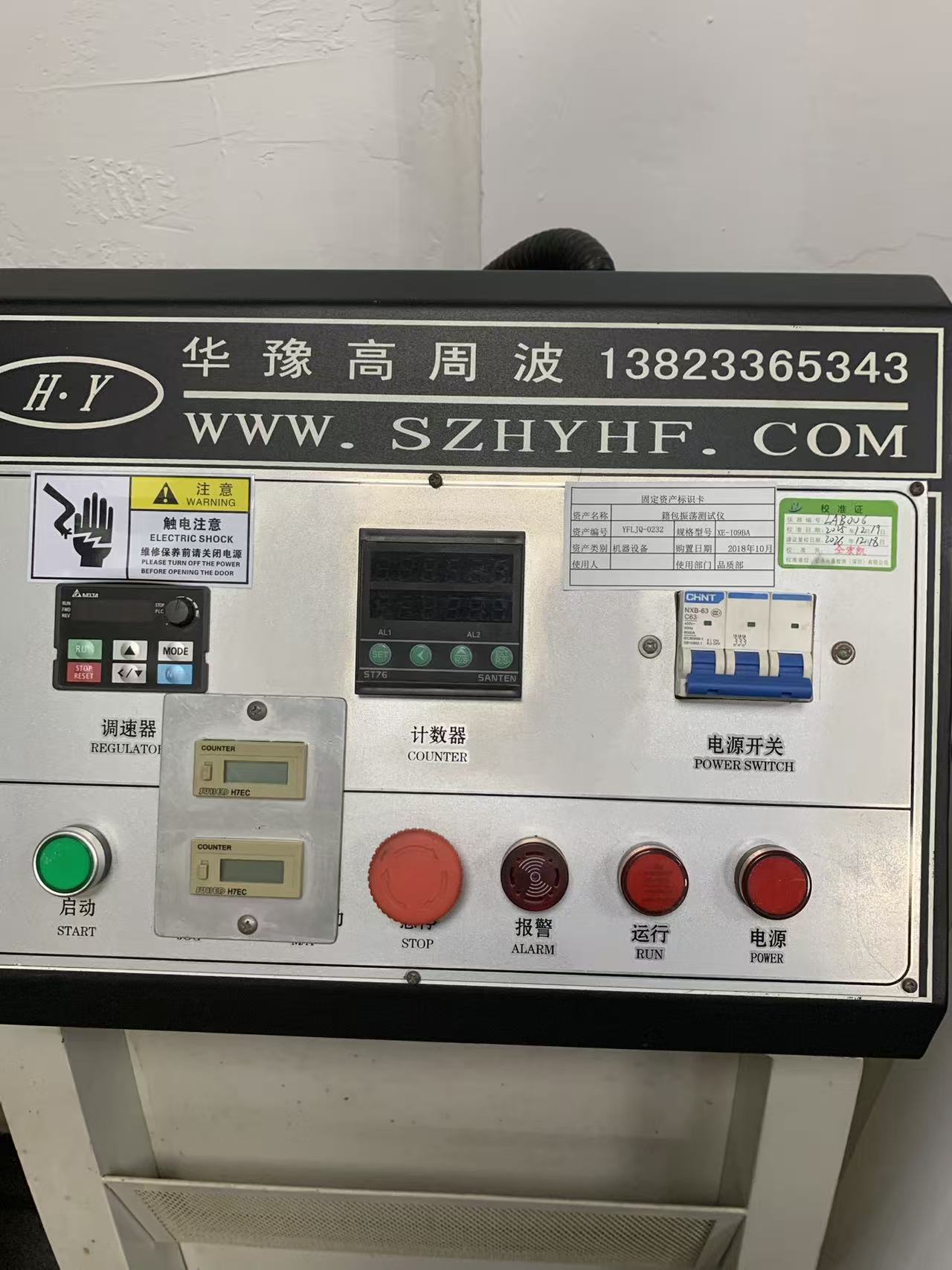

Kontrol kaidesi kafesin dışında bulunur. Düzeni size testin tam olarak nasıl yürütüldüğünü anlatır: Soldaki bir Delta değişken frekanslı sürücü hız regülatörü görevi görür, iki alarm kanallı bir SANTEN ST76 dijital sayaç merkezde bulunur, iki FUJI H7EC elektromekanik sayaç programlanabilir olandan bağımsız olarak kümülatif döngüleri kaydeder ve 6.000 A kesme kapasitesi kolları ile 400 V, 50 Hz değerinde üç kutuplu bir CHNT NXB-63 C63 kesici gelen güç. Altlarında başlat düğmesi, büyük boyutlu mantar kafalı acil durdurma ve alarm, çalıştırma ve güç göstergeleri bulunur.

Yinelenen sayaçların bir nedeni var. Programlanabilir sayaç, makineyi hedef çevrimde durduran şeydir; mekanik sayaçlar makinedeki yaşam döngülerini biriktirir ve herhangi birinin testin ortasında bir çalışmanın sıfırlanıp sıfırlanmadığını sorgulaması durumunda çapraz kontrol sağlar. Bir müşterinin üçüncü taraf denetçisi, bir raporun tüm çalışmayı yansıttığını nasıl bildiğimizi sorduğunda, işaret ettiğimiz yanıt budur.

Nasıl çalıştırıyoruz: SOP YFL-WI-PZ-03

Makineye gönderilen kontrollü prosedür kısadır ve içindeki her madde, birisinin bir zamanlar yanlış anlaması nedeniyle mevcuttur.

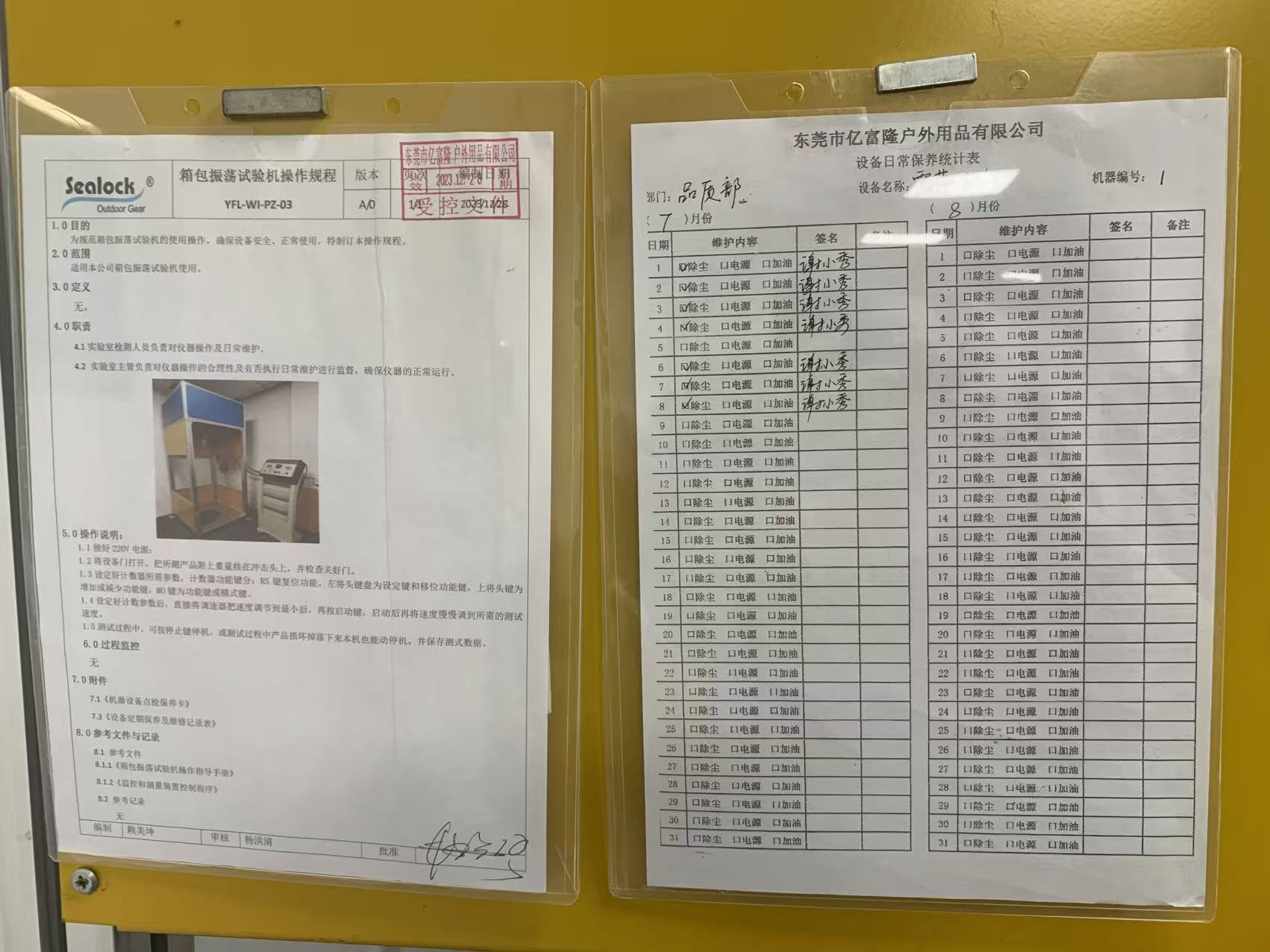

Operatör 220 V beslemeyi bağlar, oda kapısını açar, zaten nominal ağırlığına kadar yüklenmiş olan numuneyi uygun aparatı kullanarak darbe başlığına asar ve herhangi bir şey hareket etmeden önce kapının düzgün şekilde kapatıldığını doğrular. Daha sonra sayaç programlanır: sıfırlama tuşu önceki çalışmayı siler, kaydırma ve artırma tuşları hedef döngü sayısını ayarlar ve mod tuşu sayma fonksiyonunu seçer. Ancak hedef belirlendikten sonra operatör hız regülatörünü minimum seviyeye indirir, başlat tuşuna basar ve ardından hızı yavaşça gerekli test hızına yükseltir. Hızlı başlamak yasaktır, çünkü ani bir ilk darbe, standardın asla amaçlamadığı bir şoka neden olur ve test edilen bağlantı yerine fikstürde hatalı bir erken arızaya neden olabilir.

Çalışma sırasında operatör istediği zaman durdurma tuşuyla makineyi durdurabilir. Numune kırılıp düşerse makine kendini durdurur. Daha sonra test verileri kaydedilir. SOP, operasyon ve rutin bakımı laboratuvar müfettişine ve her ikisinin denetimini de laboratuvar gözetmenine atar ve her gün imzalanan günlük bakım günlüğü (toz giderme, güç kontrolü, yağlama) ile desteklenir.

Yük ve döngü sayısı: sayıların ne olması gerektiği

Yöntem standardı bir torbanın nasıl çalkalanacağını tanımlar; ürün standardı ne kadar sert ve ne kadar süreyle kullanılacağını tanımlar. QB/T 1333-2018 standardına uygun taşınan çantalar içinÇanta ve sırt çantası2010'un önceki baskısında olduğu gibi ürün spesifikasyonuna göre test yükünü çanta gövdesinin hacmine göre ayarlayan ve yalnızca tek bir sap ile omuz askısının üst üste binen dikişli bir bölgeyi paylaştığı omuz askısını değerlendiren. Tipik ticari testler, 6 kg'lık belirli bir yük altında çift omuz askıları üzerinde 400 döngüye kadar gerçekleştirilir ve saplar kendi yük ve döngü kombinasyonuna göre değerlendirilir.

Dört yüz döngü bir tavan değil, bir tabandır ve on yıl boyunca bir tekne güvertesine atılacak 60 litrelik kuru bir spor çantası yerine günlük hayatta kullanılan bir el çantasına göre ayarlanmıştır. Dahili yük taşıma gereksinimimiz 1.500 döngü ve üzeridir ve keşif ve denizcilik programları için, standardın hacim tablosu yerine torbanın nominal kapasitesinden belirlenen yüklerde önemli ölçüde daha yüksek sayımlar yapıyoruz. Müşterinin kendi protokolü farklı bir kombinasyon belirlediğinde (bagaj taşımayı simüle etmek için daha az döngüde daha ağır bir yük veya işe gidip gelmeyi simüle etmek için çok daha yüksek sayıda daha hafif bir yük) makine basitçe bu sayıları alır. Hız, yük ve döngü hedefinin tamamı operatör tarafından belirlenir; bu da test yuvalarını dışarıdan satın almak yerine cihazın şirket içinde bulundurulmasının asıl amacıdır.

Bu test neden kaynaklı su geçirmez çantalar için farklıdır?

Su geçirmez donanım fabrikasının geleneksel bagaj fabrikasından ayrıldığı nokta burasıdır. Dikilmiş bir çantada, omuz askısı ankrajı, bir dikişe tutturulmuş ve bir punterizle güçlendirilmiş bir dokuma halkasıdır. Başarısızlık modu iplik aşınması ve aşamalı dikiş çekilmesidir ve kendini duyurur: dikişler gevşer, ilmek eğilir, alıcı bunu bırakmadan önce fark eder.

Yüksek frekanslı kaynaklı bir torbada, ankrajda hiç dikiş yoktur veya dikiş dekoratiftir ve gerçek yük yolu, gövde panelinin TPU veya PVC yüzüne yapıştırılmış kaynaklı bir yama içinden geçer. Bu bağlantı aşınmayla değil soyulmayla bozulur ve soyulma kopması sessiz ve ani olur. Hafifçe soğuk çalışan bir kaynak (yetersiz bekleme, kirli yüzey, paralelden milimetrenin çok küçük bir kısmı kadar sapmış bir kalıp) statik çekme testini rahatça geçecek ve daha sonra 300 ve 900 çevrimleri arasında bir yerde yama kenarında katmanlara ayrılacaktır, çünkü her salınım çevrimi bağın aynı ön kenarında yer alır.

Bu, her kategori yöneticisinin tanıdığı değerlendirmeleri doğuran başarısızlıktır: bir sezon boyunca gayet iyi olan çanta ve ardından "kayış çantadan yeni çıktı" ve geride temiz, yıpranmamış bir yama taslağı kaldı. Aynı zamanda daha da önemlisi, birsu yalıtımıbaşarısızlık ve sadece dayanıklılık kaybı değil, çünkü kısmen soyulmuş bir yama, tamamen ayrılmadan çok önce yüzey malzemesi boyunca bir sızıntı yolu açar. Bir çanta, yükünü mükemmel bir şekilde taşırken, omuz ankrajından su almaya başlayabilir.

Bu nedenle salınım test cihazı vebilgisayarlı çekme ve soyulma test cihazıayrı ayrı değil birlikte okunur. Soyulma testi bize bir kaynak dikişinin dahili malzeme tablomuza göre kilogram cinsinden statik bağlanma mukavemetini verir; Salınım testi bize, bağın gerçekte hizmette göreceği geometride dinamik, tekrarlanan, tek kenarlı yüklemeye dayanıp dayanamayacağını söyler. Yama geometrisi soyulmayı bir köşede yoğunlaştırıyorsa, bir kaynak güçlü olabilir ve yine de yorulma açısından zayıf olabilir. Sadece ikinci test onu bulur.

Bir koşu bittiğinde neye bakıyoruz

Tamamlanan döngü sayısı bir geçme sonucu değil, bir geçme koşuludur. Sayaç durduğunda, numune aşağı iner ve yazılı bir kontrol listesine göre incelenir: sap, kayış veya bağlantı parçasında ayrılma veya kısmi ayrılma yoktur; herhangi bir kaynaklı takviyenin kenarında katmanlara ayrılma veya kalkma olmaması; tokalarda, sürgülerde, D halkalarında veya triglidlerde kırılma, deformasyon veya çatlama yok; herhangi bir takviye dikişinde iplik kopması yok; gövde panelinde yük noktası çevresinde bozulma yok; ve arabalı sistemli çantalar için hala sorunsuz bir şekilde uzayan ve geri çekilen ve pozitif şekilde kilitlenen bir sap.

Ayrılığın dışında kalan her şey hala kaydediliyor. 1.500 döngüde iki milimetre kadar yükselen bir yama kenarı, bir geçiş torbası ve başarısız bir süreçtir ve imzalanmak yerine bir kaynak parametresi sorunu olarak mühendisliğe geri döner. Testin yıkıcı olduğu veya numunenin işaretlendiği durumlarda numune karantinaya alınır ve satılabilir stoğa yeniden girilmez.

Daha geniş kalite kontrol zincirinde nerede bulunur?

Hiçbir cihaz tek başına bir çantayı onaylamaz. Salınım test cihazı, bağlantı noktalarındaki dinamik yük dayanıklılığını kapsar ve her yöne dağıtır:fermuar pistonlu ömür test cihazıboyutuna uygun yanal ve uzunlamasına yük altında kapatma işlemini 3.000 döngü boyunca gerçekleştirir; theaşınma test cihazıvesürtünme renk haslığı test cihazıyüzey dayanıklılığını ve son kat transferini ele alın; theprogramlanabilir sıcaklık ve nem odasıMekanik özellikler yeniden kontrol edilmeden önce, sıcak-nemli ve sıfırın altındaki döngülerle sertleşen malzemeyi yaşlandırır. Daha sonra tüm montaj, suya daldırılabilir ürünler için iki saat veya daha uzun süren tam suya daldırma testine veya suya batırılmak yerine yağmura dayanıklı olduğu düşünülen ürünler için şiddetli yağmur ve su jeti testine tabi tutulur.

Salınım testini çalıştırmasonrasındaİklim yaşlanması, alıcının erişebileceği en aydınlatıcı dizilerden biridir ve bunu açıkça belirtmekte yarar var. Yapıştırıcı destekli bağlantılar ve bazı TPU film kaliteleri, yetmiş iki saatlik sıcak neme maruz kaldıktan sonra anlamlı soyulma mukavemetini kaybeder. Yeni olarak 1.500 döngüye ve eskime sonrasında 600 döngüye dayanabilen bir kayış ankrajı, size hiçbir oda sıcaklığı testinin asla sağlayamayacağı bir şeyi anlatır.

Alıcıların istemesi gerekenler

Teknik özellikler sayfasındaki "salınım testi", arkasında dört sayı olmadan hiçbir şey ifade etmez: kilogram cinsinden yük, döngü sayısı, test edilen bileşen ve kabul kriterleri. Dördünü de isteyin. Sayıma ulaşılıp ulaşılmadığını veya makinenin otomatik olarak erken durdurulup durdurulmadığını sorun. Torbanın yeni mi yoksa çevresel koşullandırmadan sonra mı test edildiğini sorun. Ve özellikle kaynaklı ürünler için, test sonrası incelemenin kaynaklı takviye yamalarında kenar kaldırmayı içerip içermediğini sorun, çünkü yalnızca ayrılmayı denetleyen bir tedarikçi zaten soyulmaya başlamış bir torbanın geçtiğini bildirecektir.

OEM ve ODM programları için bu parametreleri geliştirme aşamasında birlikte belirliyoruz, bunları kalıplar dondurulmadan önce ilk ürünlerde çalıştırıyoruz ve üretim sırasında tekrarlıyoruz. Bir markanın kendi protokolünün veya üçüncü taraf laboratuvar raporunun gerekli olduğu durumlarda şirket içi veriler ön tarama haline gelir: Sorunu sevkiyattan üç hafta önce bir SGS veya QIMA raporunda bulmak yerine kendi katımızda döngü 700'de bulmayı tercih ederiz.

Sık sorulan sorular

Salınım darbe testi düşme testiyle aynı mıdır?

Hayır. Düşme testi, sert bir yüzeye kontrolsüz tek bir darbede torbaya ve içindekilere ne olduğunu değerlendirir. Salınım darbe testi, yüzlerce veya binlerce kontrollü yükleme ve bırakma döngüsü altında taşıma noktalarındaki yorgunluğu değerlendirir. Farklı başarısızlıklar bulurlar ve bir çanta birini rahatlıkla geçerken diğerini başarısızlığa uğratabilir.

Bu makine bir sırt çantasının yanı sıra yumuşak bir soğutucuyu veya kuru bir çantayı da test edebilir mi?

Evet. Belirli bir taşıma noktasına sahip herhangi bir şey, bağlantı elemanına asılabilir - kuru bir çanta üzerinde tek bir taşıma sapı, daha soğuk bir sırt çantasında çift omuz askısı, bir spor çantası üzerinde bir üst tutma kolu. Yumuşak kenarlı ürünler fikstür temas alanında dolguludur, böylece kelepçe kayışı aşındırmaz ve bağlantı yerine kavrama yerinde sahte bir arıza yaratmaz.

Torbanın yayınlanmış kapasitesi yoksa hangi yük kullanılmalıdır?

Ürün standardı bunu torba gövdesinin hacminden alır. Uygulamada, dış mekan malzemeleri için, bir markanın aslında kendi ambalajı üzerine basacağı nominal kapasite artı bir kenar boşluğunda test etmeyi tercih ediyoruz, çünkü bu, tüketicinin izin olarak değerlendireceği sayıdır.

Başarılı bir sonuç çantanın sahada arızalanmayacağını garanti eder mi?

Örneklenen tasarımın ve sürecin tanımlanmış bir yorulma eşiğini aştığını garanti eder. Saha dayanıklılığı aynı zamanda üretim tutarlılığına da bağlıdır; bu nedenle salınım testi yalnızca altın numune yerine üretim numuneleri üzerinde yapılır ve neden proses içi kaynak parametreleri bağımsız olarak izlenir.

Ekipman kalibre edilmiş mi?

Dışarıdan, akredite bir kalibrasyon kurumu tarafından, sertifikanın makineye yapıştırılmasıyla. Mevcut sertifikanın tarihi 19 Aralık 2025'tir ve yeniden kalibrasyonun tarihi 18 Aralık 2026'dır. Kalibrasyon durumu her iç denetimin bir parçasıdır ve talep üzerine ziyaret eden müşterilere sunulur.

Bu serideki sonraki

Açacağımız bir sonraki araç, standart ışık kaynağı renk eşleştirme kabini; binadaki diğer ekipmanlardan daha fazla müşteri anlaşmazlığını çözen küçük, mütevazı kutu, çünkü renk, her alıcının kişisel olarak incelediği bir özelliktir ve neredeyse herkes yanlış ışık altında inceler.
