Bir Kaynağın Gerçekte Kaynak Olup Olmadığını Belirleyen Sayı

Sealock laboratuvarından bir serinin dördüncüsü: çekme ve soyulma test cihazı - ve Haziran ayının Salı sabahından, gerçek rakamlarla gerçek bir rapor

DONGGUAN, Çin — [Ay Gün], 2026— Bu şirketin ürettiği her şey tek bir iddiaya dayanıyor: Yüksek frekanslı kaynakla birbirine kaynaştırılan iki parça kaplamalı kumaş, ürünün ömrü boyunca tek bir malzeme parçası gibi davranacak. Her kuru torba, her soğutucu, her şişirilebilir şamandıra, bir dikişin etrafında birkaç yüz kez tekrarlanan bu iddiadır.

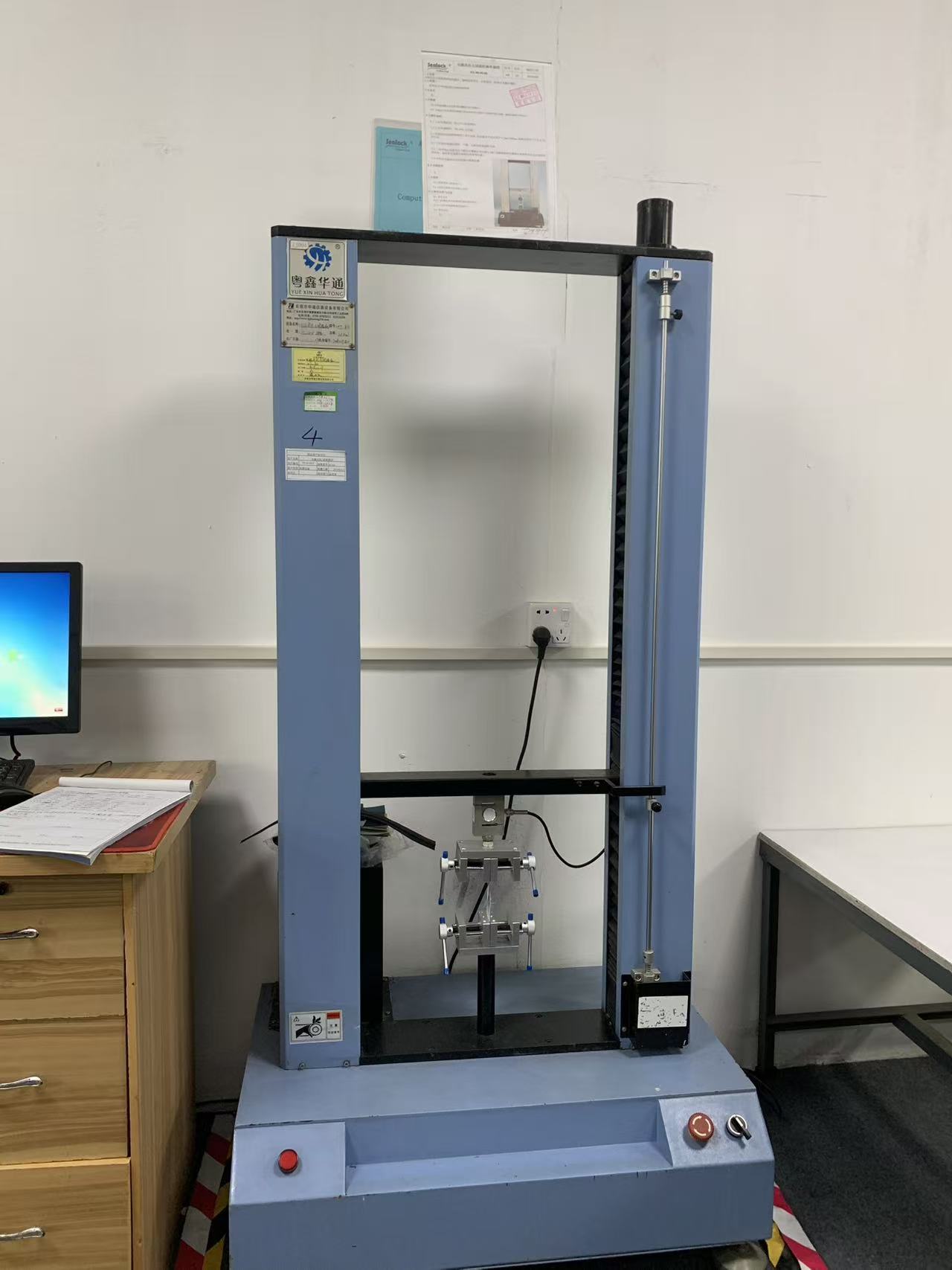

Bakarak doğrulayamayacağınız bir iddia. Mükemmel bir kaynak ve marjinal kaynak dışarıdan aynı görünür; fark ancak aylar sonra, marjinal kaynak müşterinin elinde soyulmaya başladığında ortaya çıkar. Bu makaledeki makinenin var olmasının nedeni budur ve laboratuvarımızdaki her şey arasında temel sürecimizin çalışıp çalışmadığını en doğrudan ölçen makinedir.

Kaynağı parçalara ayırır ve size tam olarak ne kadar uğraşmanız gerektiğini söyler.

Gerçekte hangi soyulma mukavemeti ölçülür?

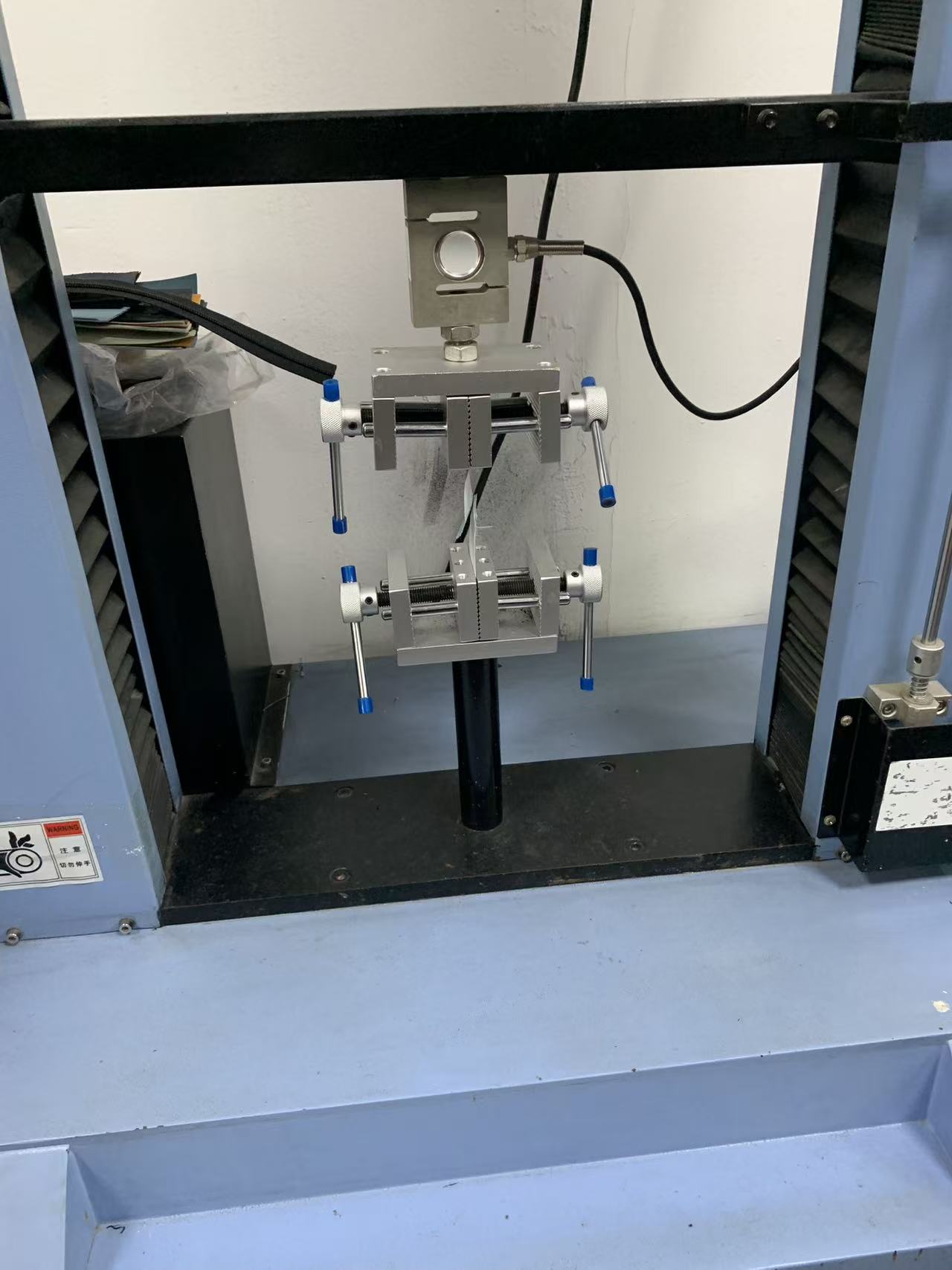

Kaynaklanmış veya lamine edilmiş bir numune alın, iki tabakayı karşılıklı çenelerle tutun ve kontrollü bir hızda birbirinden ayırın. Yük hücresi, ayırmanın tüm uzunluğu boyunca gereken kuvveti sürekli olarak kaydeder. Bu kuvvet (kilogram-kuvvet veya milimetre genişlik başına newton) soyulma mukavemetidir ve bir bağın kalitesi hakkında mevcut en dürüst tek sayıdır.

Bizim için iki ayrı yerde önem taşıyor. Birincisi kaynağın kendisi: yüksek frekanslı kaynağın iki paneli ne kadar güçlü bir şekilde kaynaştırdığı. Biraz soğuk çalışan bir kaynak iyi görünür ve erken soyulur; bu test, üretim partisi haline gelmeden önce bunu yakalayan şeydir. İkincisi, malzemenin kendi yapısıdır: kaplanmış ve lamine edilmiş kumaşların kendileri birleştirilmiş birleşimlerdir (baz kumaşa yapıştırılmış bir kaplama veya film) ve eğer bu laminasyon katmanlara ayrılırsa, ne kadar iyi kaynak yaparsak yapalım kumaş içeriden arızalanır. Her ikisi de burada sınava giriyor ve ikisinin de geçmesi gerekiyor.

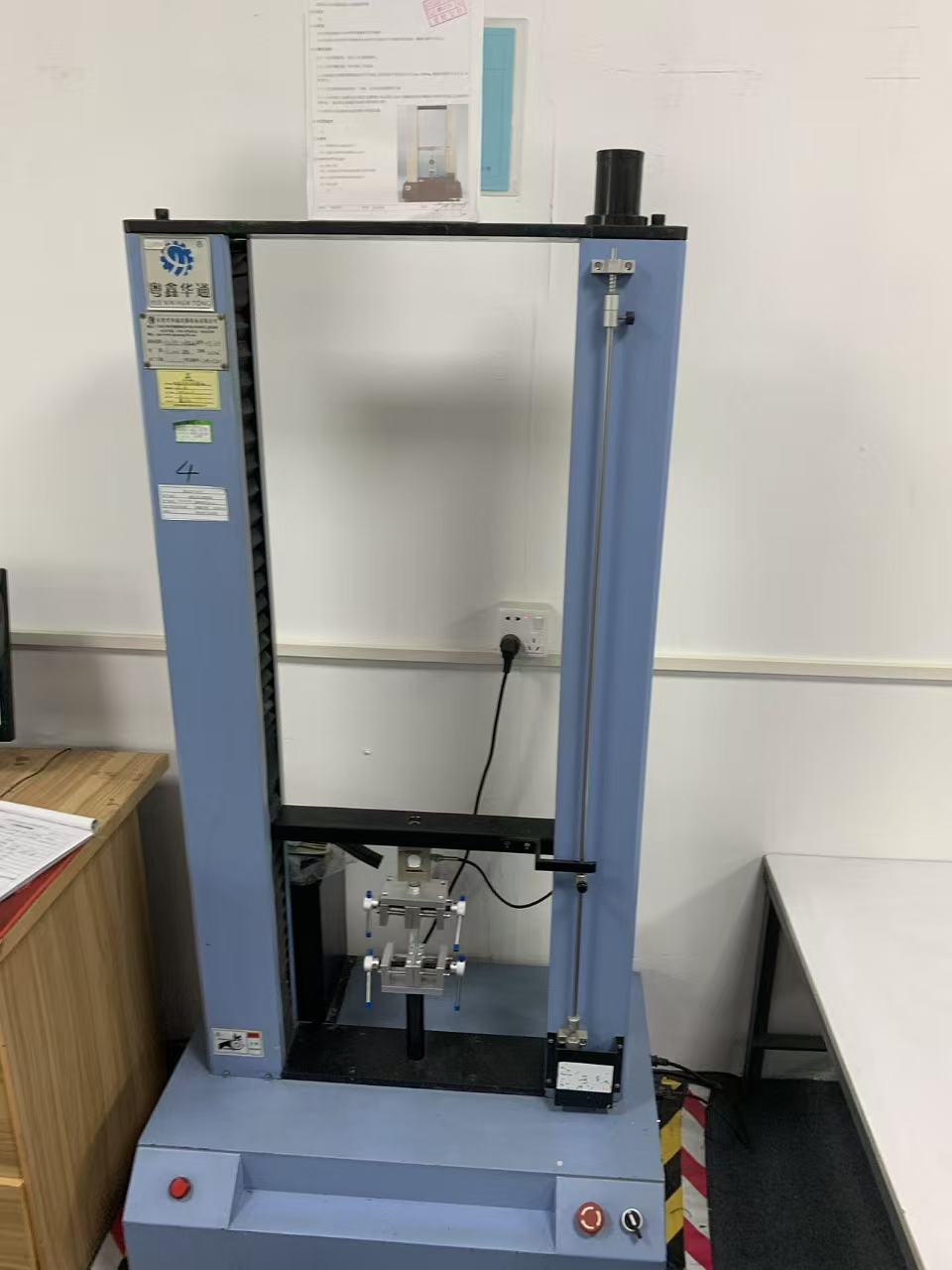

Aynı makine aynı zamanda çekme ve yırtılma testlerini de gerçekleştiriyor; bu nedenle fikstürleri, içlerine kelepçelenen şeye bağlı olarak değişiyor. Ancak kabuk soyma, bu fabrikanın geçimini sağlamak için ne yaptığını en doğrudan anlatan testtir.

Salı sabahı 10:09'dan itibaren gerçek bir rapor

Bunu soyut olarak açıklamak yerine, burada bir müşteri programı için 500D materyali üzerinde laboratuvarımızdan 10 Haziran 2026 saat 10:09 tarihli gerçek bir çalışma yer almaktadır.

Test parametreleri: numune boyutu 10 × 3 cm, ölçüm uzunluğu 100 mm, test hızı 300 mm/dak. Üç örnek çalışıldı - bir değil, çünkü tek bir soyma sonucu neredeyse anlamsızdır.

Sonuçlar, kilogram-kuvvet cinsinden:

• Örnek 1:maksimum 14,14, minimum 6,47, ortalama 10,53
• Örnek 2:maksimum 14,29, minimum 0,91, ortalama 9,30
• Örnek 3:maksimum 14,49, minimum 2,64, ortalama 9,93
• Üçünün karşısında:en yüksek maksimum 14,49, maksimumların ortalaması 14,31, ortalamaların ortalaması 9,92

Ve ardından operatörün raporun altına yazdığı önemli satır:Standart değer 12'ye göre ortalama 14,31'dir; test geçer.

Bu "standart 12" anında icat edilmedi. Bu serideki son makalenin sonunda bahsettiğimiz dahili, revizyon kontrollü kabul standardından gelir: rutin olarak kullandığımız her malzeme için kabul edilebilir minimum soyulma değerini listeleyen bir tablo - her biri kendi numarasına sahip 1680D TPU, 840D çift taraflı TPU, 600D tek ve çift taraflı TPU, PVC ve kaplamalı laminatlar. Test bir sonuç üretir; bu sonucun iyi olup olmadığına standart karar verir. Her ikisinin de testten sonra değil, önce yazılması asıl meseledir.

Eğri neden pürüzlü ve neden ilginç olan kısım bu?

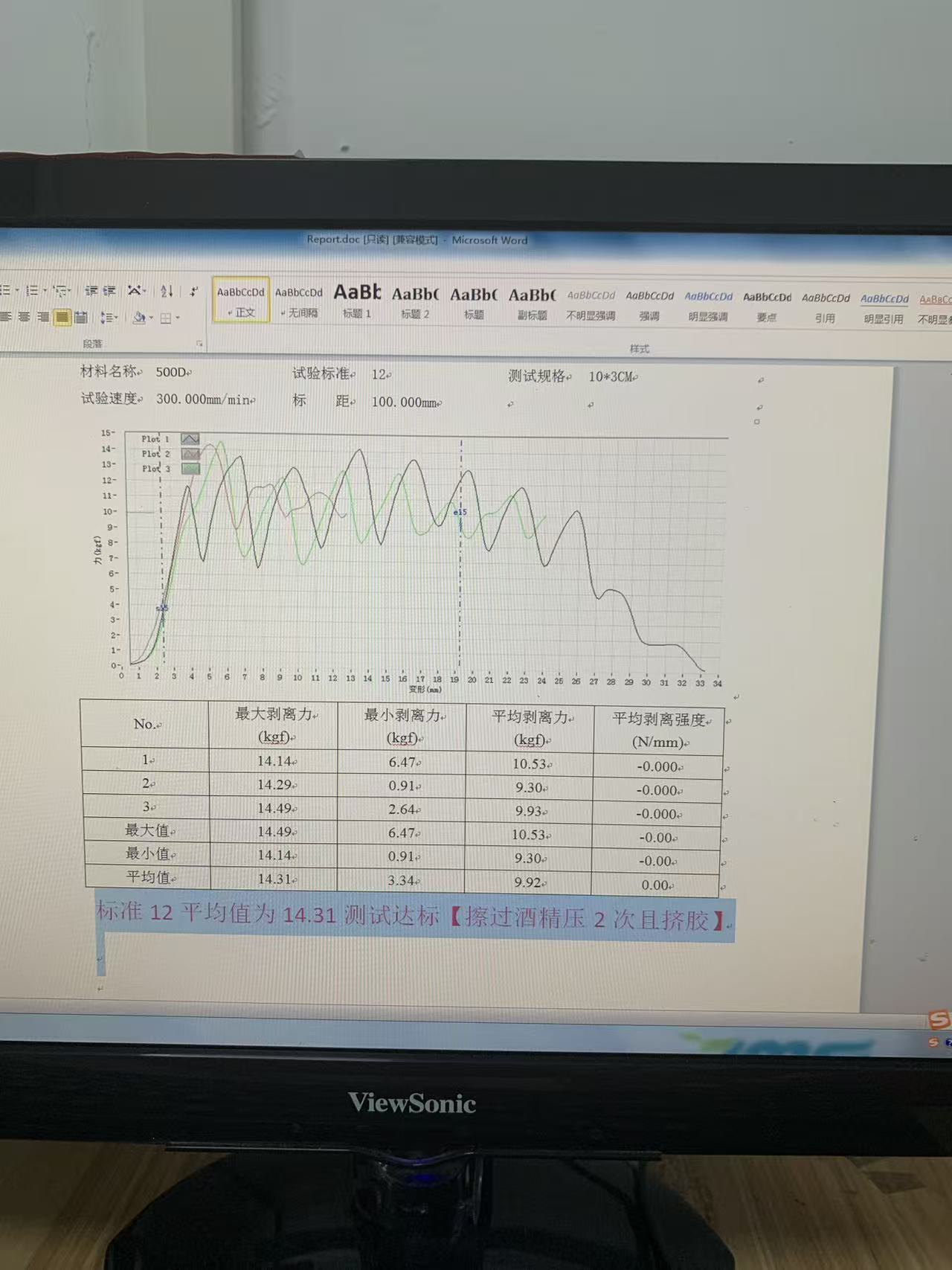

Bu rapordaki kuvvet eğrilerine baktığınızda düzgün bir çizgi göremezsiniz. Bir testere dişi göreceksiniz; kuvvet yaklaşık 14'e tırmanıyor, sonra 7'ye düşüyor, numunenin uzunluğu boyunca tekrar tekrar tırmanıyor ve en sonunda sona eriyor.

Bu şekil gürültü değildir ve makinede bir arıza değildir. Peeling aslında böyle görünüyor. Bir bağ eşit şekilde salınmaz; Her biri başlamak için kuvvet gerektiren ve daha sonra yayıldıkça kısa süreliğine hafifleyen bir dizi küçük, ilerleyen arızalar halinde serbest bırakılır. Zirveler bağın direndiği yerlerdir; oluklar bir bölümün bırakıldığı yerdir.

Raporun her numune için maksimum, minimum ve ortalamayı kaydetmesinin nedeni tam olarak budur. Maksimum, tahvilin en iyi durumunu gösterir. Ortalama size kabuğun tamamındaki tipik davranışını gösterir. Ve minimum - kuvvetin 0,91 kgf'ye düştüğü örnek 2'ye dikkat edin - size o örnekteki en kötü noktayı söyler; bu bir kötümserin en çok önemsemesi gereken sayıdır, çünkü bir bağ en güçlü olduğu yerde değil, en zayıf olduğu yerde başarısız olur.

Üç örnek, bu şekillerden üç set ve bunları karşılaştıracak bir standart. Bu bir sonuçtur. Bir örnekten alınan bir sayı bir anekdottur.

Raporun sonundaki parantez

Bu raporda çıkarmaya değer bir ayrıntı var çünkü bu laboratuvarın nasıl düşündüğüne dair bir şeyler söylüyor. Geçiş kararından sonra operatör numune hazırlama işlemini parantez içine kaydetti: alkolle silindi, iki kez bastırıldı, yapıştırıcı sıkılarak çıkarıldı.

Yani sonuç yalnızca malzemenin bir özelliği olarak kaydedilmiyor. Mülkiyeti olarak kayıtlıdırbu malzeme, bu şekilde bağlanmış. Soyulma mukavemeti her zaman işlemin bir fonksiyonudur (yüzey temizliği, basınç, bekleme, ne kadar yapıştırıcı uygulandığı) ve hangi işlemin üretildiğini söylemeyen bir sayı çoğaltılamaz veya tartışılamaz. Sonucun yanına preparatın yazılması, ölçümü kanıta dönüştüren şeydir.

Numarayı geçerli kılan gösterişsiz koşullar

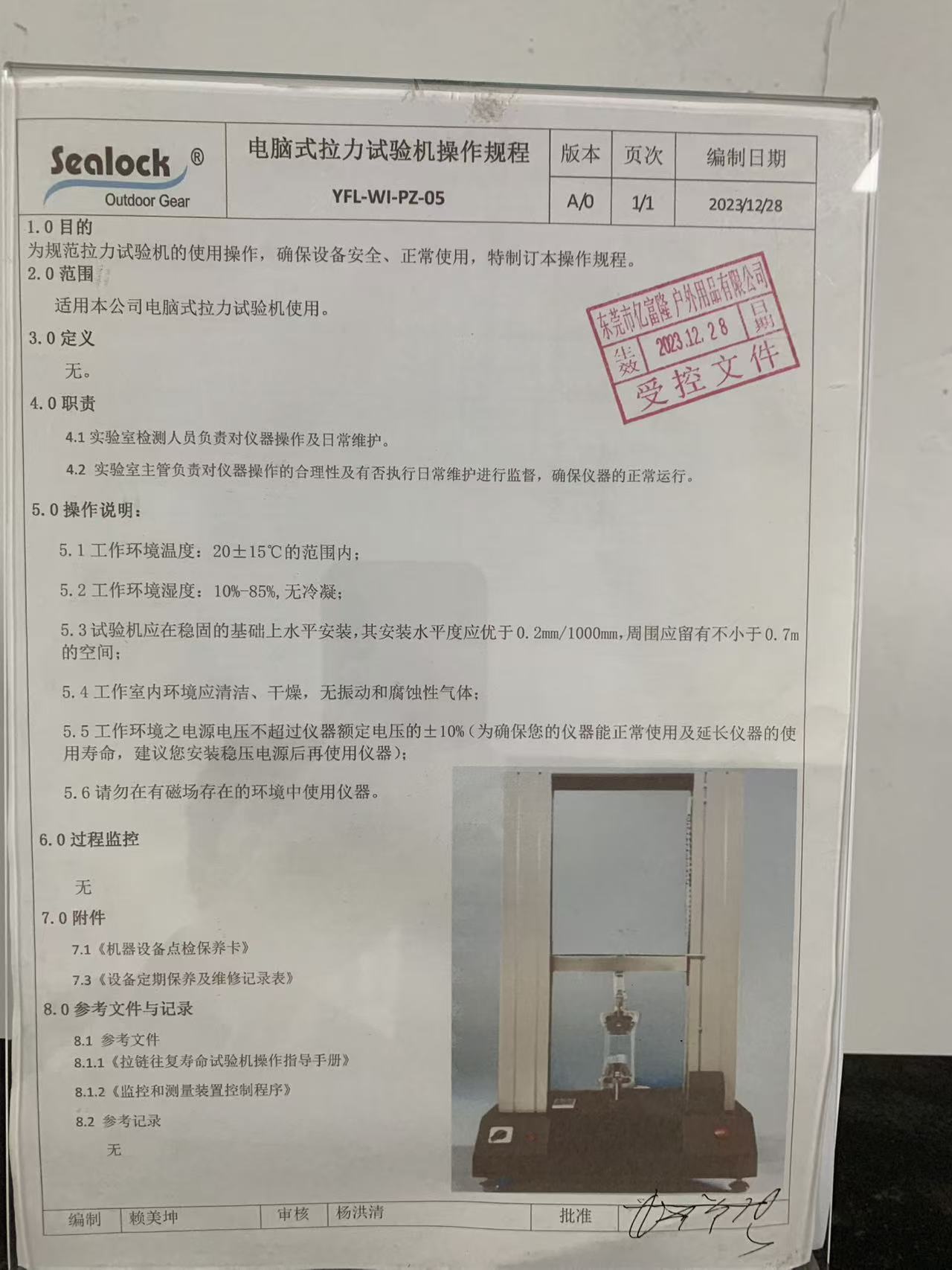

Bu cihaz kontrollü prosedür YFL-WI-PZ-05, revizyon A/0 ile çalışır ve bu serideki diğer prosedürlerden farklı olarak çoğu, düğmelerle ilgili değildir. Odayla ilgili:

• Ortam sıcaklığı 20 ± 15 °C, nem %10–85, yoğunlaşmasız. Polimerler sıcaklığa duyarlıdır; soğuk test edilen ve sıcak test edilen aynı kaynak aynı sayıyı vermeyecektir.
• Sabit bir temel üzerine, 1.000 mm'de 0,2 mm'den daha iyi bir düzlüğe ve makinenin etrafında en az 0,7 m açıklığa sahip şekilde monte edilmiş terazi.
• Titreşim ve aşındırıcı gazlardan arındırılmış, temiz ve kuru bir oda.
• Gerilim dengeleyiciyle birlikte nominal değerin ±%10'u dahilinde besleme voltajı.
• Manyetik alanların yakınında çalıştırılmamalıdır.

Bunların hiçbiri göz kamaştırıcı değil ve hepsi yük taşıyor. Düz olmayan bir çekme çerçevesi eksen dışı yüklemeye neden olur. Dengesiz güç kaymalarıyla beslenen bir yük hücresi. Titreşim, okuduğunuz sinyale iki ondalık basamağa kadar gürültü ekler. Bu hükümlerin birinin kafasında değil de kontrollü bir belgede olmasının nedeni görünmez olmalarıdır: Kötü bir okumayla ilgili hiçbir şey kötü görünmez.

Kayıtlı, kalibre edilmiş ve izlenebilir

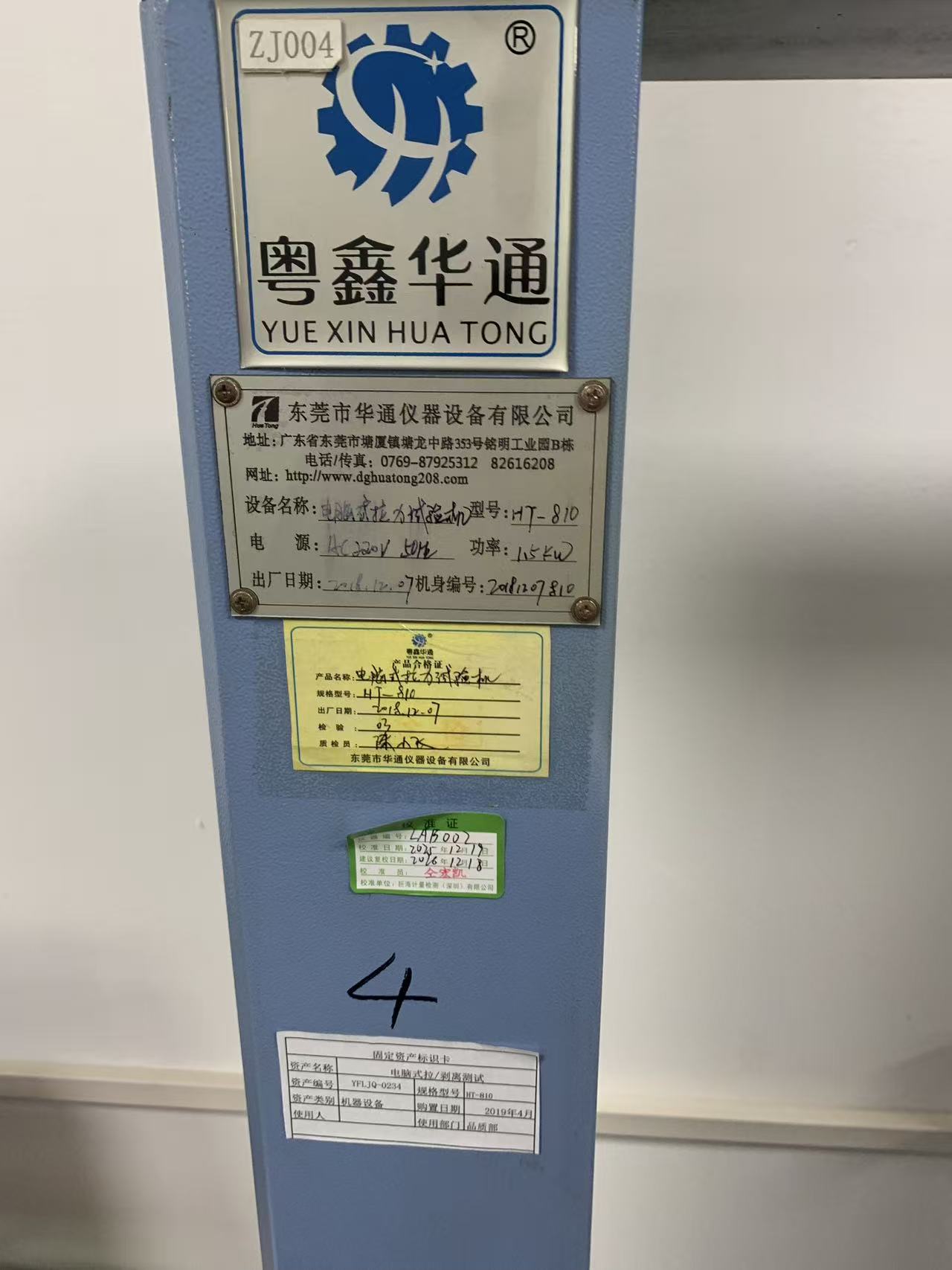

Bu makinenin kolonu tüm geçmişini etiketlerde taşıyor. Üreticinin isim plakası: model HT-810, AC 220 V / 50 Hz, 1,5 kW, seri numarasıyla birlikte 7 Aralık 2018'de üretilmiştir. Yanında üreticinin muayene sertifikası. Bunu şirket varlığı YFLJQ-0234 olarak kaydeden bir varlık kartı, Nisan 2019'da satın alındı ​​ve kalite departmanına atandı. Bir makine kimliği - ZJ004 - ve laboratuvar cihaz numarası, LAB-002. Ve bir kalibrasyon etiketi: 19 Aralık 2025'te kalibre edildi, yeniden kalibrasyonun tarihi 18 Aralık 2026.

Soyulma sonucu için bu, laboratuvardaki hemen hemen tüm diğer testlerden daha önemlidir, çünkü soyulma mukavemeti müşterinin dikkate alacağı bir sayıdır. Malzeme onayı kararlarına, tedarikçi görüşmelerine, bir üretim partisinin gönderilip gönderilmeyeceğine kadar uzanır. "14,31 kgf", yalnızca onu üreten yük hücresinin bu binanın dışındaki bir kişi tarafından bir programa göre bir sertifikayla referansla doğrulanması durumunda ağırlık taşır. Aksi halde bu, makinenin o gün göstermek istediği bir sayıydı.

Aslında bununla ne yapıyoruz?

Bu makine, normalde tartışmayla çözülecek soruları her gün yanıtlıyor:

• Malzeme onayı.Bir fabrika yeni bir kaplamalı kumaş veya daha ucuz bir eşdeğeri sunuyor. Laminasyonu bu yapı için standartlarımıza uyuyor mu, yoksa çizginin altında katmanlara ayrılıyor mu?
• Süreç doğrulama.Kaynak parametrelerinde, işlemede veya birleştirme yönteminde değişiklik yapıldıktan sonra bağlantı hala kabul edilen değerin üzerinde sıyrılıyor mu? Bu şekilde bir süreç değişikliği umut edilmek yerine onaylanır.
• Gelen parti kontrolleri.Tanıdık bir malzemenin sevkiyatı gelir. Onaylanan standartla eşleşiyor mu, yoksa yukarı yönde sessizce bir şeyler değişti mi?
• Müşteri özellikleri.Bir marka kendi soyulma ihtiyacını getirdiğinde onların sayısını test edip ona göre rapor veriyoruz.
• Arıza araştırması.Bir şeyler ters gittiğinde, bağın zayıf olup olmadığını veya tasarımın çok fazla şey talep edip etmediğini buradan anlayabilirsiniz.

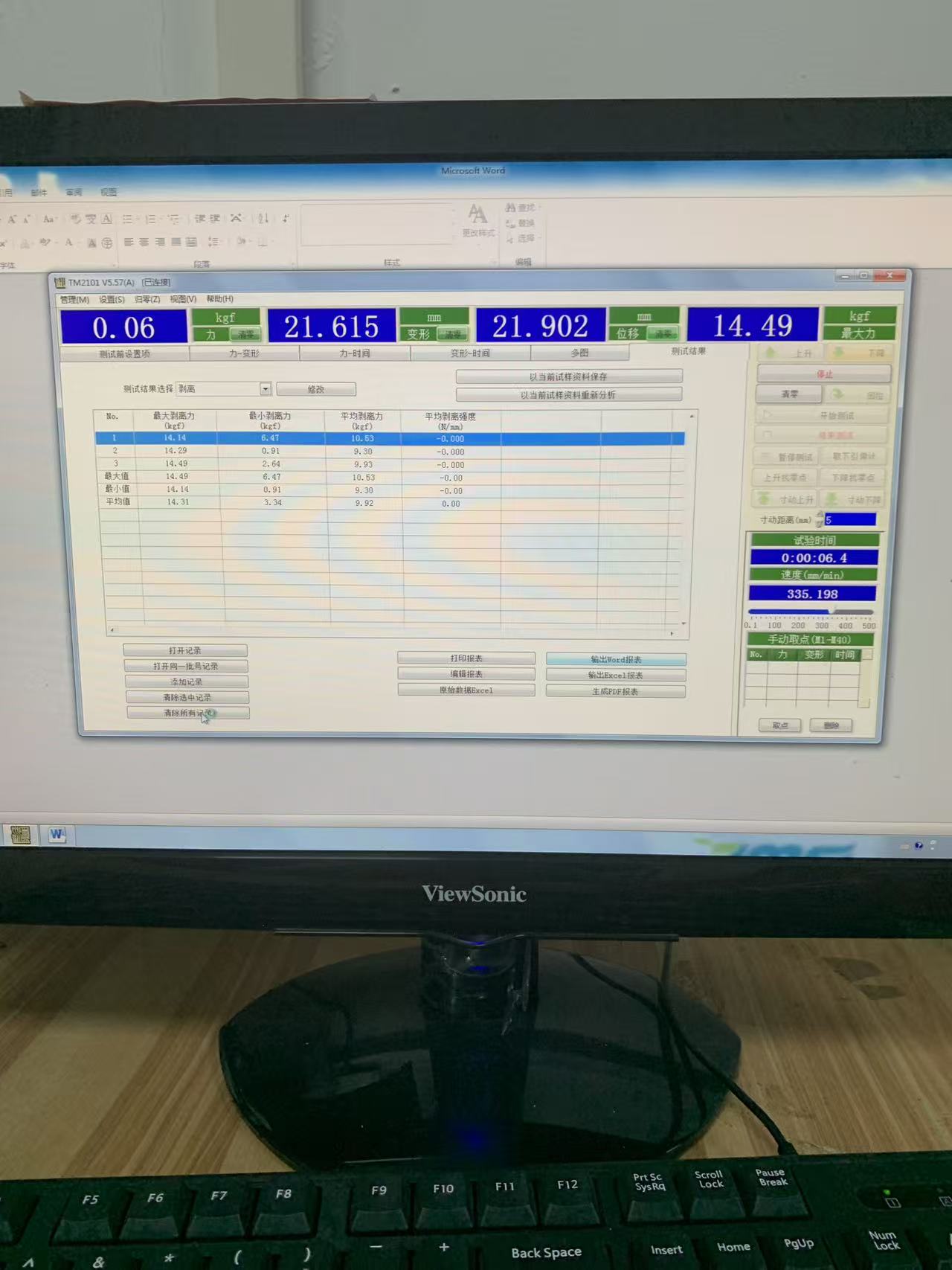

Raporlar doğrudan yazılımdan Word, Excel veya PDF'ye aktarılır; bu, bir müşteri bir iddianın arkasındaki verileri istediğinde yanıtın bir güvence değil, bir dosya olduğu anlamına gelir.

Bu serinin devamı: standart ışık kaynağı renk eşleştirme kutusu ve iki şeyin aynı renk olup olmadığına dair şaşırtıcı derecede zor soru.
