1. RF Kaynağı Nedir?

Yüksek Frekans (HF) kaynağı veya dielektrik kaynağı olarak da adlandırılan RF kaynağı, termoplastik malzemeleri harici ısı, yapıştırıcılar veya mekanik sabitleme yerine elektromanyetik enerji kullanarak birleştiren bir üretim işlemidir. Endüstriyel uygulamalarda bu iki terim birbirinin yerine kullanılabilir; temel fizik aynıdır.

RF kaynağının ayırt edici özelliği ısının kaynaklandığı yerdir. Geleneksel ısıl yapıştırmada, termal enerji malzeme yüzeyine uygulanır ve içeriye doğru iletilir. RF kaynağında elektromanyetik alan malzemeye nüfuz eder ve moleküler düzeyde içeriden ısı üretir. Bu dahili ısıtma, çoğu durumda bağlantının her iki tarafında temel kumaştan daha güçlü bir bağ oluşturur.

Teknoloji, 1940'lardan bu yana, başlangıçta PVC bazlı tıbbi ve ambalajlama uygulamaları için endüstriyel kullanımda. Esnekliğin, çevreye uygunluğun ve uzun vadeli performansın önemli olduğu ürün kategorilerinde TPU'nun PVC'nin yerini almasıyla birinci sınıf dış mekan malzemeleri üretiminde benimsenmesi hızlandı. Günümüzde RF kaynağı, yalnızca yüzey sıçrama direncine değil, sürekli hidrostatik basınç altında tutulması gereken herhangi bir su geçirmez ürün için standart yapım yöntemidir.

Tipik ürün uygulamaları şunları içerir:

• Dalgıç kuru çantalar ve su geçirmez sırt çantaları
• Sızdırmaz yumuşak soğutucular ve yalıtımlı taşıyıcılar
• Şişirilebilir dış mekan yapıları
• Su geçirmez tıbbi taşıma ambalajı
• Askeri ve taktik ekipman kasaları

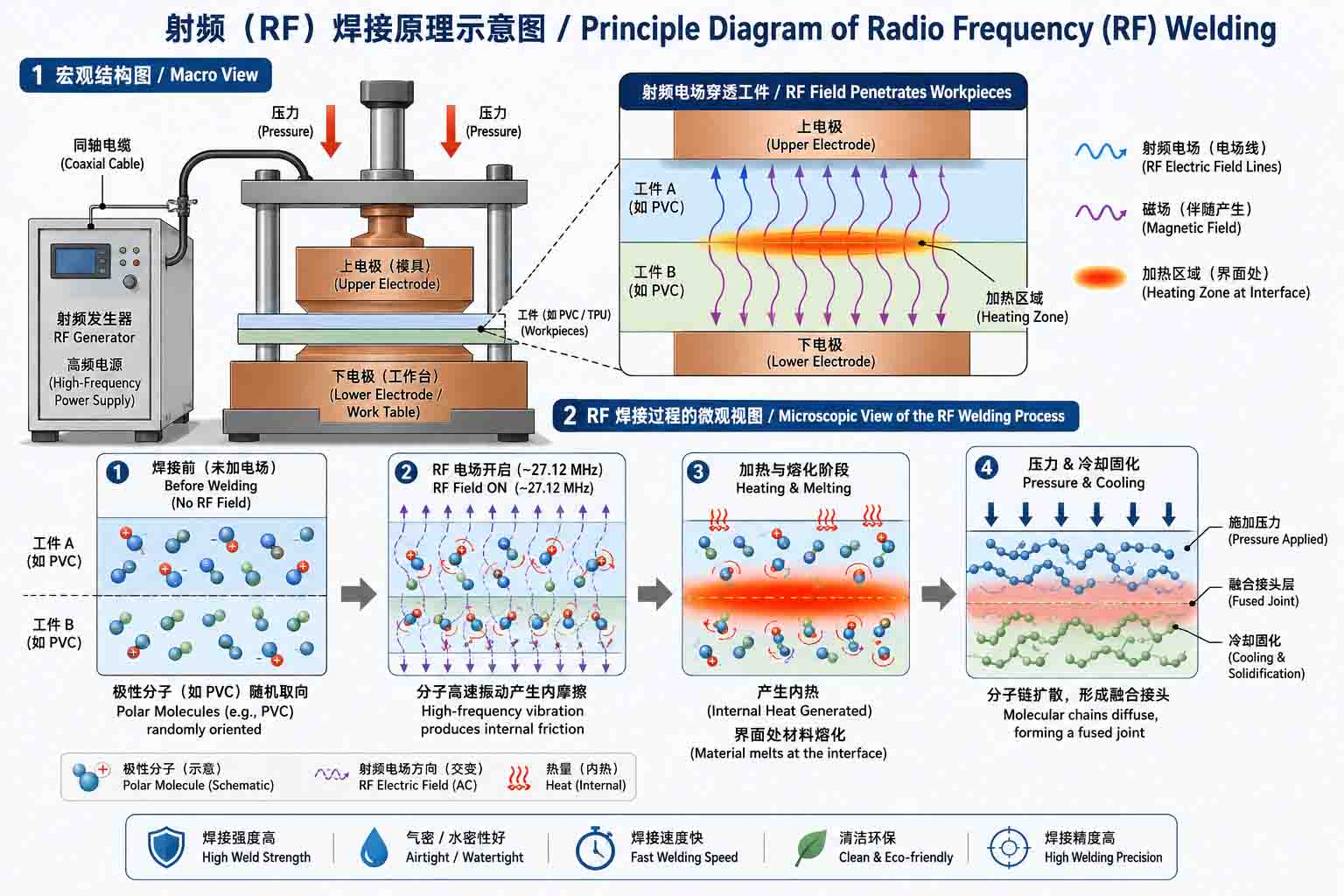

2. RF Kaynağı Nasıl Çalışır?

RF kaynak ekipmanı, iki metal elektrot (kalıp veya plaka adı verilen) arasından yüksek frekanslı bir alternatif akımı (tipik olarak 27 MHz ile 40 MHz arasında, 27,12 MHz en yaygın endüstriyel frekanstır) geçirerek çalışır. Kaynak yapılacak malzeme bu kalıpların arasına yerleştirilir.

Polar moleküler yapıya sahip termoplastik malzemeler hızla değişen bir elektromanyetik alana maruz bırakıldığında, molekülleri alanın her salınımıyla yeniden hizalanmaya çalışır. 27,12 MHz'de bu, saniyede yaklaşık 27 milyon yeniden hizalama girişimi anlamına gelir. Bu moleküler hareketin ürettiği sürtünme, yüzeyde değil, kaynak bölgesindeki malzeme kalınlığı boyunca eşit olarak ısı üretir.

Eş zamanlı olarak pres, kalıplara kontrollü pnömatik basınç uygulayarak malzeme katmanlarını birbirine sıkıştırır. İç sıcaklık malzemenin füzyon noktasına ulaştığında arayüzdeki katmanlar erir ve moleküler düzeyde birbirine karışır. RF enerjisi çıkarıldığında ve malzeme sürekli basınç altında soğuduğunda, iki katman tek bir sürekli malzeme haline gelir; yapıştırılmaz, dikilmez, ancak kaynaştırılır.

Bu dahili ısı üretiminin yüzeye uygulanan ısı yöntemlerine göre birçok pratik avantajı vardır:

• Bağ, yüzeyden içeriye doğru ilerlemek yerine tüm kaynak bölgesi boyunca eşit şekilde oluşur
• Elektrotların kendilerinin füzyon sıcaklığına ulaşması gerekmediğinden dış yüzeylerin kavrulması veya deforme olması daha az olasıdır
• Karmaşık kalıp geometrileri; eğriler, köşeler ve çok katmanlı bağlantılar dahil olmak üzere hassas, tekrarlanabilir kaynak desenleri üretebilir
• Çevrim süreleri kısadır; malzeme kalınlığına ve kalıp alanına bağlı olarak genellikle kaynak başına 3 ila 15 saniye

3. TPU Neden RF Kaynağına Özellikle Uygundur?

Termoplastiklerin tümü RF kaynağına eşit şekilde yanıt vermez. İşlem, malzemenin kutupsal bir moleküler yapıya (elektrik yükünün molekül boyunca eşit olmayan şekilde dağıtıldığı bir yapıya) sahip olmasına bağlıdır. Polar moleküller, alternatif elektromanyetik alanlara kendilerini yönlendirmeye çalışarak yanıt verir; bu yönlendirme girişimi ısıyı üreten şeydir.

TPU (Termoplastik Poliüretan), moleküler omurgasındaki üretan bağları nedeniyle doğal olarak polar bir yapıya sahiptir. Bu, onu RF enerjisine son derece duyarlı hale getirir ve çeşitli kalınlıklarda ve laminat konfigürasyonlarında tutarlı bir şekilde kaynak yapılmasını nispeten kolaylaştırır.

RF uyumluluğuna ek olarak TPU, onu birinci sınıf su geçirmez dış mekan malzemeleri için tercih edilen alt tabaka haline getiren çeşitli malzeme özellikleri sunar:

RF ile kaynak yapılabilen diğer malzemeler arasında PVC kaplı kumaşlar, EVA ve bazı PU filmler bulunur. PVC eski seçenektir; kolay ve ucuz kaynak yapar, ancak plastikleştiriciyle ilgili mevzuat riski taşır ve düşük sıcaklıklarda kırılgan hale gelir. Uzun süre dayanması amaçlanan ürünler veya çevresel uyumluluk gereksinimleri olan markalar için TPU pratik bir seçimdir.

4. RF Kaynağı ve Geleneksel Dikiş: Kullanımda Gerçekte Fark Ne Anlama Geliyor?

RF kaynaklı dikişler ile dikişli dikişler arasındaki karşılaştırma, mühendislik açısından basittir, ancak dikişli yapının nerede ve nasıl başarısız olduğu konusunda kesin olmak önemlidir; çünkü arıza modu genellikle yavaştır ve başarısız olana kadar belirgin değildir.

Dikiş bandı arıza modu özel ilgiyi hak ediyor. Bant yeniyken ve orta koşullar altında yeterli performansı gösterir. Sorun şu ki, su geçirmez çantalar ve soğutucular makul koşullar altında yaşayamıyor; ağır, ıslak eşyalarla dolduruluyor, nakliye sırasında defalarca esniyor, sıcak araçlarda bırakılıyor ve ara sıra üzerine oturuluyor. Bu gerçek dünya yükleri altında bant bağlantı hatları kenarlardan ve köşelerden kalkmaya başlar. Su içeri girene kadar delaminasyon dışarıdan görünmez.

RF kaynağı bu bozulma yolunu tamamen ortadan kaldırır. Kaldırılacak bant kenarları, basınç altında açılacak iğne delikleri ve dikiş gerilim noktalarında aşınacak iplik yoktur. Kaynak bölgesi ya tutar ya da tutmaz ve uyumlu malzeme üzerinde uygun şekilde yapılan bir kaynakta, çevredeki kumaşın ilk önce bozulacağı noktanın çok ötesinde tutunur.

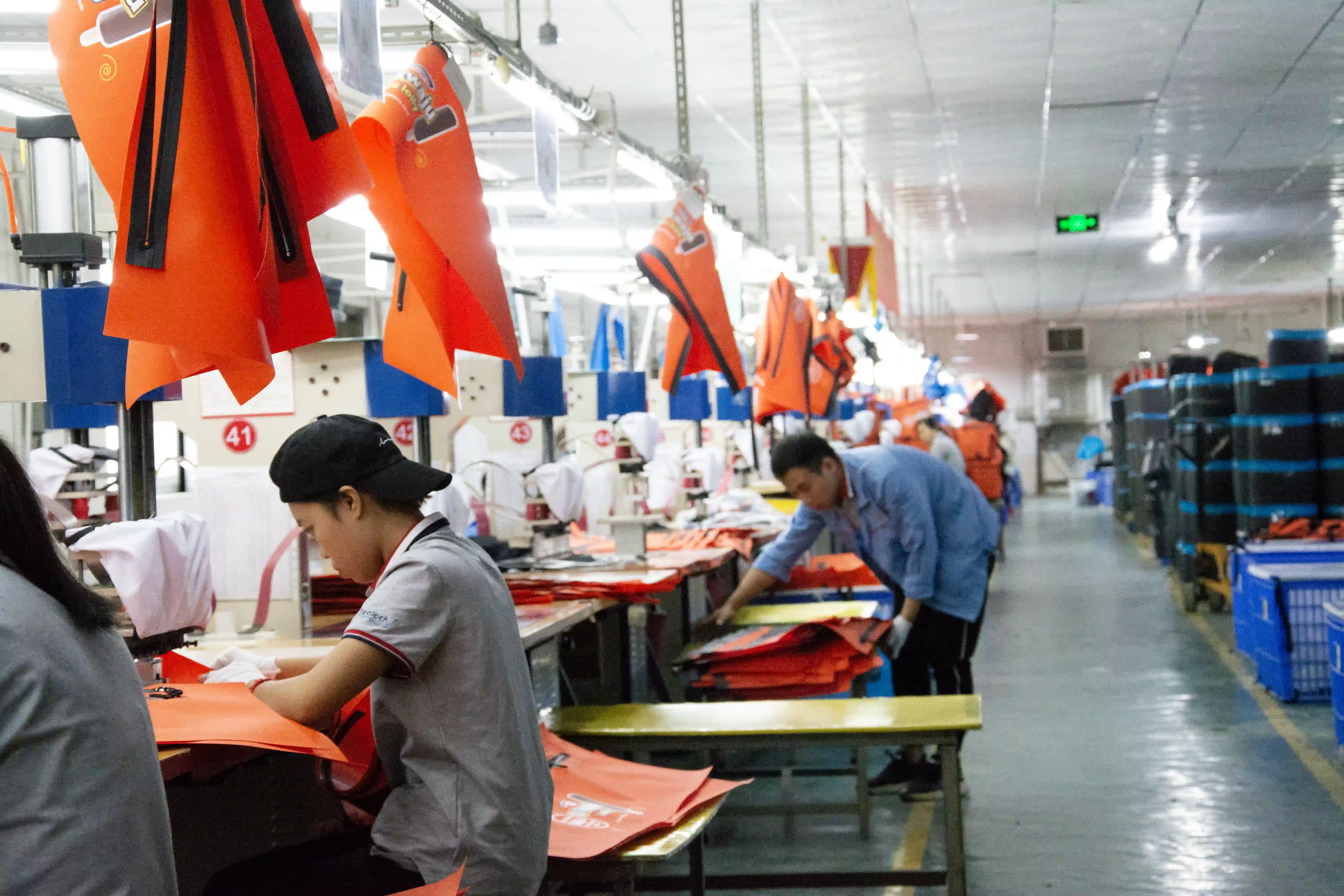

5. RF Kaynaklı Üretim Süreci, Adım Adım

Adım 1 — Malzeme Hazırlama

TPU lamine paneller, CNC kesim veya özel kalıp kesim sistemleri kullanılarak hassas boyutlarda kesilir. Bu aşamadaki panel doğruluğu, kaynak hizalamasını doğrudan etkiler; birkaç milimetrelik boyut kayması bile yanlış hizalanmış bir kaynak bölgesi üretecektir. Malzeme yüzeyleri kirlenmemiş olmalıdır; kullanımdan kaynaklanan yağlar, kesmeden kaynaklanan toz veya depolamadan kaynaklanan nem, RF enerji aktarımını engelleyebilir ve eksik füzyona neden olabilir.

Adım 2 — Kalıp Seçimi ve Makine Kurulumu

Kaynak kalıbı, kaynak geometrisini belirleyen şekillendirilmiş elektrottur. Farklı ürün konfigürasyonları farklı kalıp profilleri gerektirir; panel birleşimleri için düz dikiş kalıbı, kavisli kapatmalar veya takviye yamaları için şekillendirilmiş kalıp, yüksek hacimli tekrarlayan kaynaklar için çok boşluklu kalıp. Kalıp seçimi, ürünün gerektirdiği özel kaynak geometrisine göre eşleştirilir. Makine parametreleri (frekans, güç çıkışı, pres basıncı ve çevrim süresi) özel TPU formülasyonuna ve kaynak yapılan malzeme kalınlığına göre kalibre edilir. Bu parametreler ürünün SOP'sinde belgelenir ve üretim çalışmaları boyunca tutarlı bir şekilde tekrarlanır.

Adım 3 – Malzeme Konumlandırma

Paneller kaynak düzenine göre kalıp içinde hizalanır. Kaynak genişliği tekdüzeliği için tutarlı konumlandırma kritik öneme sahiptir; Çoğu profesyonel RF kaynak kurulumu, operatörün konumlandırma değişkenliğini ortadan kaldırmak için fikstür kılavuzlarını veya kayıt işaretlerini kullanır.

Adım 4 — RF Enerjisinin Aktivasyonu ve Basınç Bağlaması

Pres malzeme yığınına pnömatik basınç uygulayarak kapanır. Kalibre edilmiş döngü süresi boyunca RF enerjisi etkinleştirilir. Dahili moleküler ısıtma, kaynak arayüzündeki malzemeyi füzyon sıcaklığına getirirken, dış yüzeyler deformasyon noktalarının altında kalır. Bu aşama boyunca basınç korunur.

Adım 5 – Basınç Altında Soğutma

RF enerjisi kapatılır ancak soğutma aşaması boyunca pres basıncı korunur. Bu, düşük kaliteli üretim ortamlarında sıklıkla kısayol olan bir adımdır ve önemlidir: kaynak bölgesi katılaşmadan önce basınç serbest bırakılırsa, kaynaşmış malzeme deforme olabilir ve boyutsal tutarsızlıklarla daha zayıf bir bağ üretebilir. Uygun soğutma süresi parametre geliştirme aşamasında belirlenir ve döngünün tartışılmaz bir parçası olarak ele alınır.

Adım 6 — Trim ve Muayene

Kaynak çevresindeki flaş malzeme kesilir. Parça bir sonraki montaj aşamasına geçmeden önce her kaynak, yanık izleri, eksik füzyon bölgeleri veya boyutsal sapma açısından görsel olarak incelenir.

6. Dikiş Mühendisliği: Bir Kaynağın Tutarlı Olup Olmadığını Belirleyen Değişkenler

RF kaynağı, tutarlı makine ayarlarının diğer faktörlerden bağımsız olarak tutarlı sonuçlar ürettiği bir işlem değildir. Dikiş performansı, her birinin anlaşılması ve kontrol edilmesi gereken çeşitli değişkenlerin etkileşimi ile belirlenir.

Kaynak Genişliği

Daha geniş kaynak bölgeleri gerilimi daha geniş bir alana dağıtır ve genellikle daha yüksek dikiş patlama direnci üretir. Sürekli hidrostatik basınç veya dinamik yüke maruz kalacak ürünler (suya daldırılabilir kuru torbalar, soğutucu taban dikişleri, şişirilmiş kese bağlantıları) için minimum kaynak genişliği, sonradan düşünülmüş bir üretim değil, bir spesifikasyon öğesidir. Köşelerdeki ve yarıçap geçişlerindeki dar kaynaklar, yaygın arıza başlangıç ​​noktalarıdır ve kalıp tasarımı sırasında özel olarak dikkat edilmelidir.

RF Güç Tutarlılığı

Kaynak çevrimi sırasındaki dengesiz güç çıkışı, düzgün olmayan iç ısınmaya neden olur. Görsel göstergeler, yüksek güçlü bölgelerdeki yanık izleri ve diğer yerlerdeki soluk, yetersiz kaynaşmış alanlardır. Basınç dereceli ürünlerde ikisi de kabul edilemez. Profesyonel RF kaynak ekipmanı, döngü boyunca tutarlı güç dağıtımını korur; periyodik kalibrasyon doğrulaması, sorumlu ekipman bakımının bir parçasıdır.

Malzeme Kalınlığı ve Formülasyon Eşleştirmesi

RF kaynak parametreleri malzeme kalınlığına ve TPU formülasyonuna özeldir. 0,8 mm TPU film için optimize edilmiş bir parametre seti, 1,5 mm lamine kumaşa uygulandığında yetersiz füzyon üretecek ve ters şekilde kullanıldığında daha ince malzemeleri yakabilir. Ürün serileri arasında malzeme özellikleri değiştiğinde (farklı kumaş ağırlıkları, farklı TPU kaplama ağırlıkları) parametrelerin aktarılacağı varsayılmamalı, yeniden doğrulanması gerekir.

Yaygın Arıza Nedenleri

• Yetersiz RF enerjisi veya döngü süresi:Yüzeyde tam gibi görünen ancak düşük basınçta başarısız olan bir bağ oluşturur çünkü arayüz hiçbir zaman tam füzyon sıcaklığına ulaşmamıştır.
• Yüzey kirliliği:Kaynak arayüzündeki yağlar, nem veya partikül madde, füzyonun meydana gelmediği lokal boşluklar oluşturur
• Yanlış pres basıncı:Çok düşük olması, erimiş arayüzün soğumadan önce ayrılmasına olanak tanır; çok yüksek olması malzemeyi kaynak bölgesinin dışına sıkıştırarak etkin bağ genişliğini azaltabilir
• Soğutma sırasında erken basınç tahliyesi:Kaynak bölgesi kenarlarında boyutsal bozulma ve azaltılmış bağ mukavemeti üretir
• Kalıp aşınması:Aşınmış veya hasar görmüş kalıp yüzeyleri tutarsız basınç dağılımı üreterek kalıp yüzeyi boyunca değişken kaynak kalitesine yol açar

7. Yumuşak Soğutucu İmalatında RF Kaynağı

Yumuşak soğutucular, hidrostatik gereklilikleri (astarın sızıntı yapmadan suyu tutması gerekir) termal gereklilikler (izolasyon sistemi nem sızıntısından olumsuz etkilenmemelidir) ve hijyen gereklilikleri (iç yüzeyler temizlenebilir ve küflenmeye karşı dayanıklı olmalıdır) ile birleştirdiğinden dikiş mühendisliği için özellikle zorlu bir uygulama sunar.

Dikişli yumuşak soğutucuda, iç astar ile izolasyon köpüğü tabakası arasındaki dikiş bir nem yoludur. Erimiş buzlu su iğne deliklerinden sızar ve astar ile köpük arasında birikerek tahliye edilemez veya kurumaz. Haftalarca süren düzenli kullanım, satın alma görevlilerinin sürekli olarak eski tedarikçi ürün kalitesiyle ilgili en önemli şikayet olarak tanımladığı kalıcı koku ve küf oluşumuna neden olur.

RF kaynağı bu yolu yapısal olarak ortadan kaldırır. RF kaynaklı yumuşak soğutucunun iç astarı tek bir su geçirmez havuzdur; dikiş aralığı, iğne deliği veya bant kenarı yoktur. Erimiş buzlu su astarın içinde kalır ve dökülebilir veya silinebilir. Yalıtım katmanı ürünün kullanım ömrü boyunca kuru kalır.

RF kaynaklı yumuşak soğutucu yapısının ek performans avantajları:

• Hava geçirmez iç bölme, konvektif ısı değişimini azaltarak doğrudan buz tutma süresini artırır
• Pürüzsüz, gözeneksiz TPU iç yüzeyleri gıda sınıfı temas standartlarını karşılar ve mikrobiyal büyümeye karşı dayanıklıdır
• HF kaynaklı takviye yamaları, birincil su geçirmez membranı delmeden D halkasının ve kolun takılmasına olanak tanır
• Kaynaklı gövdeyi tamamlayacak şekilde su geçirmez fermuar kapatma sistemleri entegre edilebilir ve erişim noktasında hermetik performans korunur

8. RF Kaynaklı Ürünler için Laboratuvar Testleri ve Kalite Kontrolü

RF kaynaklı yapı, yalnızca onu doğrulayan kalite kontrol süreci kadar güvenilirdir. Görsel inceleme gereklidir ancak yeterli değildir; bir dikiş yüzeyde tamamen kaynaşmış gibi görünse de basınç altında bozulabilecek iç boşluklar içerebilir. Su geçirmez RF kaynaklı ürünler için profesyonel kalitede kalite kontrol, birkaç farklı test protokolünü içerir.

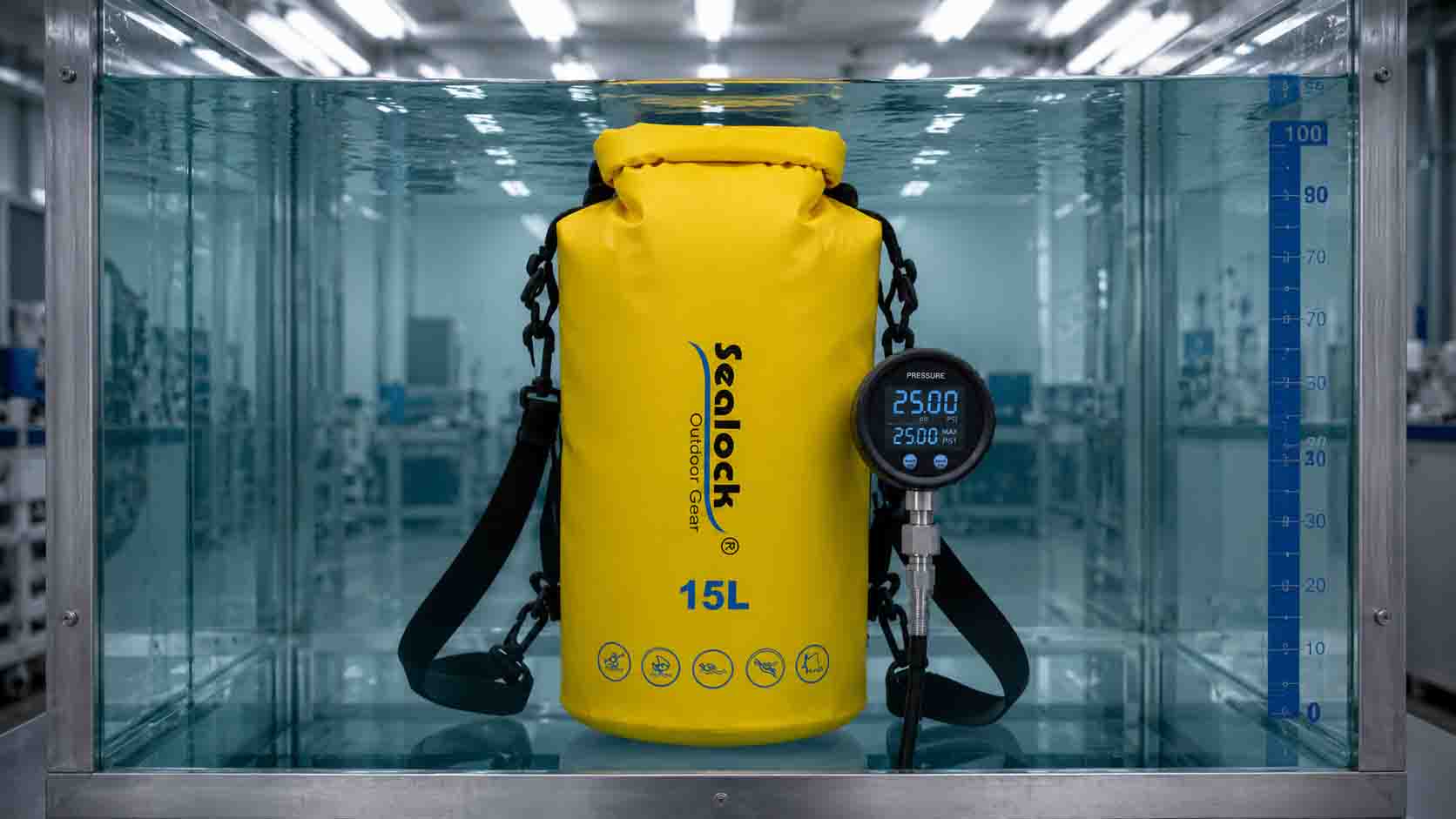

Hava Basıncı (Hidrostatik) Testi

Basınç dereceli ürünler için dikiş bütünlüğünün en doğrudan testi. Tamamlanan torba veya soğutucu, belirli bir iç basınca kadar şişirilir (1,0 Bar zorlu deniz ve suya dalma uygulamaları için standarttır) ve belirli bir süre boyunca bu basınçta tutulur. Torba, herhangi bir dikiş veya kapatma noktasında mikro kabarcık emisyonlarını tespit etmek için sabunlu suya batırılır veya gözlemlenir. Geçiş koşulu emisyon olmamasıdır. Bu test, hem hidrostatik performansı hem de patlama direncini aynı anda doğrular.

Suya Daldırma Testi

Ürün belirli bir süre boyunca belirli bir derinliğe batırılır, ardından nem girişi açısından dahili olarak incelenir. Bu test, statik hava basıncı testi altında tespit edilebilir kabarcıklar üretemeyebilecek ancak gerçek daldırma koşulları altında su sızmasına izin verecek mikro sızıntı noktalarını tanımlar.

Dikiş Patlama Testi

Bir kaynak bölgesinin başarısız olduğu basıncı ölçen yıkıcı bir test. Patlama basıncı minimum ürün spesifikasyonuyla karşılaştırılır; Spesifikasyonun altındaki sonuçlar, üretime devam edilmeden önce teşhis edilmesi ve düzeltilmesi gereken bir proses parametresi problemini gösterir. Patlama testi genellikle bireysel birimler yerine her bir üretim çalışmasından alınan numune setlerine uygulanır.

Soğuk Esneklik Testi

Ortam sıcaklığında iyi performans gösteren kaynak bölgeleri, özellikle malzeme formülasyonu veya soğutma parametreleri soğuk hava kullanımı için optimize edilmemişse, düşük sıcaklıklarda kırılgan arıza noktaları haline gelebilir. Soğuk esneme testi, kaynak numunelerini -20°C veya -30°C'ye kadar düşük sıcaklıklarda tekrarlanan esnemeye tabi tutarak, dikişin soğuk havada saha kullanımının termal ve mekanik koşulları altında bütünlüğünü koruduğunu doğrular.

Hızlandırılmış Hava Şartlarına Dayanıklılık Testi

UV radyasyonu, yüksek nem ve tuzlu suya maruz kalma döngüsü, sıkıştırılmış laboratuvar zamanında çok yıllık deniz kullanımını simüle etmek için kullanılır. Bu test, tam ürünler yerine kaynak bölgesi numunelerine uygulanır ve TPU kaplamanın yapışmasını, kaynak bağlantısının dayanıklılığını ve uzun vadeli çevresel stres altında boyutsal stabiliteyi değerlendirir.

9. Yaygın RF Kaynaklı Ürün Uygulamaları

Suya Dayanıklı Dış Mekan Donanımı

• Dalgıç kuru torbalar (toplu ve fermuar kapatmalı)
• Su geçirmez sırt çantaları ve spor çantaları
• Kano ve rafting bel paketleri
• Motosiklet kuyruk çantaları ve su geçirmez yan çantalar

Yumuşak Soğutucular ve Yalıtımlı Taşıyıcılar

• Sızdırmaz yumuşak soğutucu sırt çantaları
• Deniz balıkları soğutucu çantalar
• Tıbbi numune ve aşı taşıma soğutucuları
• Ticari soğuk zincir teslimat torbaları

Endüstriyel ve Taktik Ürünler

• Şişirilebilir dış mekan barınakları ve yapıları
• Su geçirmez ekipman kılıfları ve kılıfları
• Askeri spesifikasyonlu taktik kuru çantalar
• Su geçirmez tıbbi ambalaj ve muhafaza
